この記事は、「自宅のOpenWrtルーターをWireGuard用のサーバーとして使っていたが、2重ルーターになってたのとメインのルーターの物理ポートが足りなくなったのでVPNサーバ兼スイッチングハブにした」という内容です。

こんな感じになる:

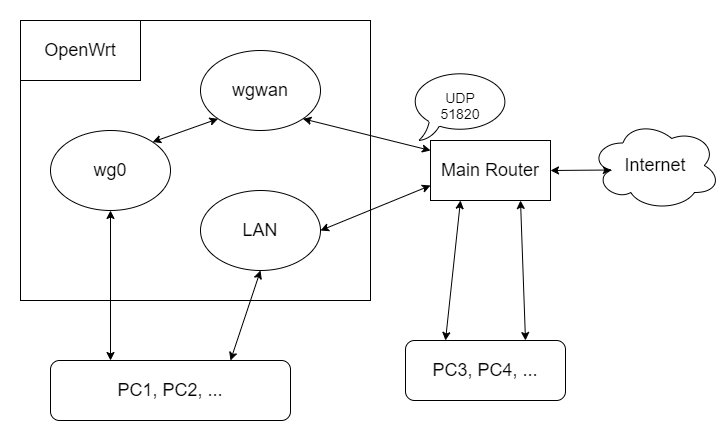

f:id:yassi-htn:20211225010321p:plain — 構成図

使用するルーター: Buffalo WZR-HP-AG300H
OpenWrtのバージョン: OpenWrt 21.02.1

コマンドラインではなく、LuCI(Webインタフェース)を使って操作していきます。

IPv6は使用していません。

switch化

WANポートのインタフェースを消すので、OpenWrtのLANポートと操作用PCをLANケーブルで繋いで作業を行います。

事前準備として、メインルーターとOpenWrtはこの時点では繋がないでおきます。
また、パスワードの設定は済ませておきます。(設定していないと、IPアドレスが変わったときに認証されないようです)

作業場所: Network -> Interfaces

WAN, WAN6を消す
LANをEdit
- General Settingsタブで
  - Protocol, Deviceはstatic, br-lanのままでおｋ
  - IPとsubnetをメインルーターのネットワーク範囲に合わせる(ここで決めたIPアドレスはメモしておく)
  - gatewayをメインルーターのgatewayと同じにする
- Advanced Settingsタブで
  - Use default gatewayにチェックが付いていることを確認する
  - DNS serverを適当に決めたり決めなかったり
- FW無効化
- DHCP ServerタブのGeneral SetupタブでIgnore interfaceにチェックを付ける
Networks -> Devicesタブのbr-lanの設定でEnable IPv6のチェックを外してIPv6無効化
- br-lanのBridge portsにはeth0.1とeth1を指定
Save & Apply
カウントダウンが開始する。残り70sぐらいになったら設定が適用されていると思われるので、以下の操作をカウントダウン中に行う(0になれば失敗します。もう一度チャレンジしましょう)
1. PCからLANケーブルを抜く
2. メインルーターとopenWRTのLANポートをLANケーブルでつなぐ
3. 1.で抜いたLANケーブルをPCに挿し直す
4. メモしておいたIPアドレスにアクセスする

設定が反映されインターネットに接続できていることを確認できればOK

WireGuardを入れる

WireGuardとは、シンプルでセキュアなVPNです。

UDPを利用し、L3トンネルを実現します。
公開鍵を使って認証したPeer同士で通信が可能になります。

作業場所: System -> Software

Update lists... を押してパッケージリストをアップデート
次のパッケージをインストールします: luci-app-wireguard, luci-proto-wireguard
luci-app-wireguard を入れたら luci-proto-wireguard も一緒に入るかも。
System -> Reboot から再起動
Networks -> Interfaces -> Add new interface でwireguard用のインタフェースを作成する
- インタフェース名: wg0
- protocol: WireGuardVPN
- port: 51820 (なんでもいい)
- FW: lanにしてたがなんでもいいと思う
- Peers: 以下の事項に注意しながら適当に埋める。
  - Allowed_IPsにはVPN接続時に振られるIPアドレスを書く。
  - Route Allowed IPsはチェックを入れるのでよい。
  - Endpoint Hostは、後述するWireGuard用に作成するインタフェースのIPアドレスを指定。使うネットワーク外のアドレスなので、ここで決めてしまう。
  - Endpoint Portは51820。
  - Persistent Keep Aliveは25にした。

こんな感じになる:

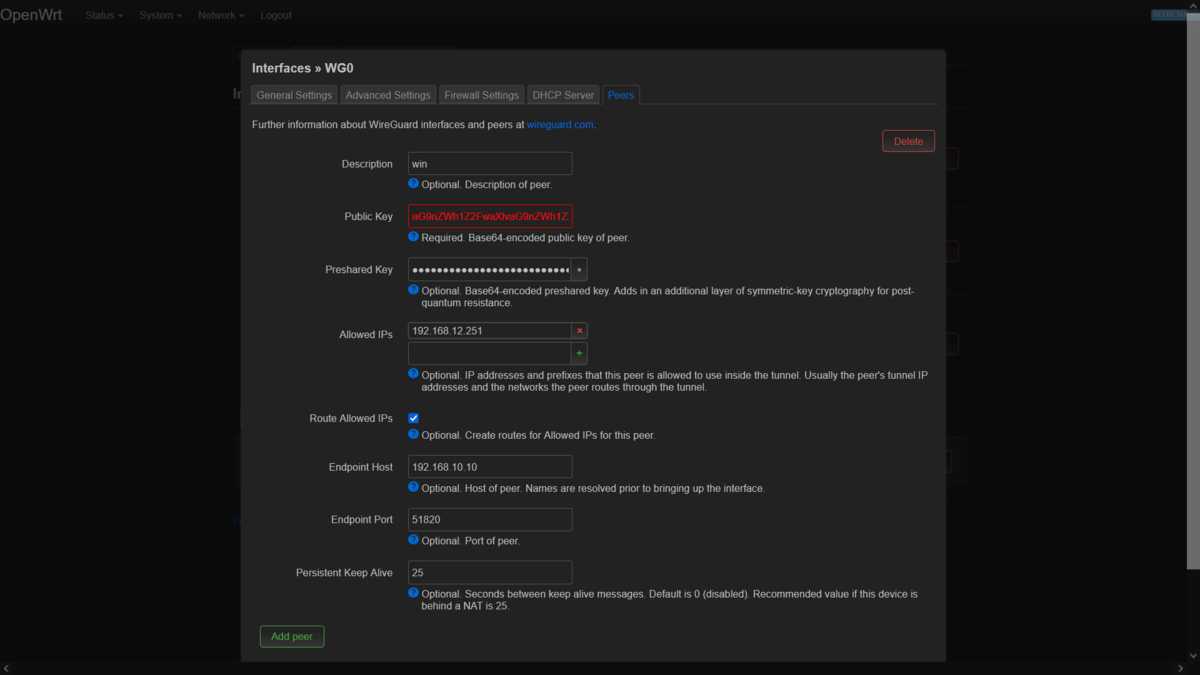

f:id:yassi-htn:20211224225517p:plain — wg0 peer example settings

作成後に設定を変えるときは、Editで編集してSave&ApplyしてインタフェースのRestartをする。

メインルータの設定

ポート変換などの機能で OpenWRTのLANインタフェースのIPのUDPポート51820にインターネットから来るUDP 51820 のトラフィックを投げるように設定する。

Client Peerの設定

クライアントにあたるPeerの設定を書く。
Windowsなら、クライアントソフトのAdd Tunel -> Add empty tunnelで作成し、Editで書いていく。

[Interface]
PrivateKey = <PrivateKey>
ListenPort = 51820
Address = wg0のAllowedIPs/32
DNS = <DNS>

[Peer]
PublicKey = <PubKey>
PresharedKey = <PSK>
AllowedIPs = 0.0.0.0/0
Endpoint = <dnshostname>:51820

client peerのpubkeyを先ほどのwg0インタフェースのpeerに登録する。

wgwan用トラフィックルールの作成

WGはどうもNATでないと動作しない（WANに来たトラフィックを見ている？）みたい？なので、wg0がリッスンするNATデバイスをつくってやることにする。

作業場所: Network -> Firewall

Add からゾーン(ここでは wgwan とする)を作成する。
これらのforwardingsなどの設定は、既存のwanゾーンに合わせている。
ただし、wgwanのForwardはAcceptにしている。(もしかしたらrejectでいいかもしれない)

作成したら、Traffic Rules タブに移動する。

Addからルールを作成する。

Incoming IPv4, Protocol UDP, From wgwan To this device, port 51820, Accept input

メモによると、このままだとルータに有線接続した際にipでluciにアクセスできなかったとのことで allow WAN -> device:80,443 とするルールを追加していました。

wg0用NATインタフェースの作成

作業場所: Network -> Interfaces

Add new interface でインタフェースを作成
- Protocol: Static address
- Device: br-lan
- IPv4 address: wg0で作成したPeerのEndpoint Hostで決めたIPアドレス
- netmask, gateway, bloadcast: メインルーターになるように。冒頭で設定したLANインタフェースと同じ。
- DHCP Serverタブで、DHCPサーバーを使用する。設定はデフォルトでおｋ。
- Firewallで、先ほど作成した wgwan を指定する。

Phew!
以上です。

当時の記憶があまりないので色々検証できてないですが、現状動いているので多分これで動きます。
メモをみるとSwitchデバイス(eth0.1あたり)やルーティングテーブルいじったり、迷走してましたね。。。

ちなみに、固定IPはお金がかかるので、DDNS(NoIP)を登録して使っています。
